Модернизированный паяльник для вырезания трафарета из пленки.

Этот пост о том, как с помощью несложных приспособлений применить паяльник для вырезания трафарета из пленки.

Трафарет из пленки можно вырезать не только скальпелем или ножом, но и делать это с помощью  аппарата для выжигания по дереву или паяльника. Однако их применение может повлечь за собой неровные оплавленные края и выделение  токсичного дыма.

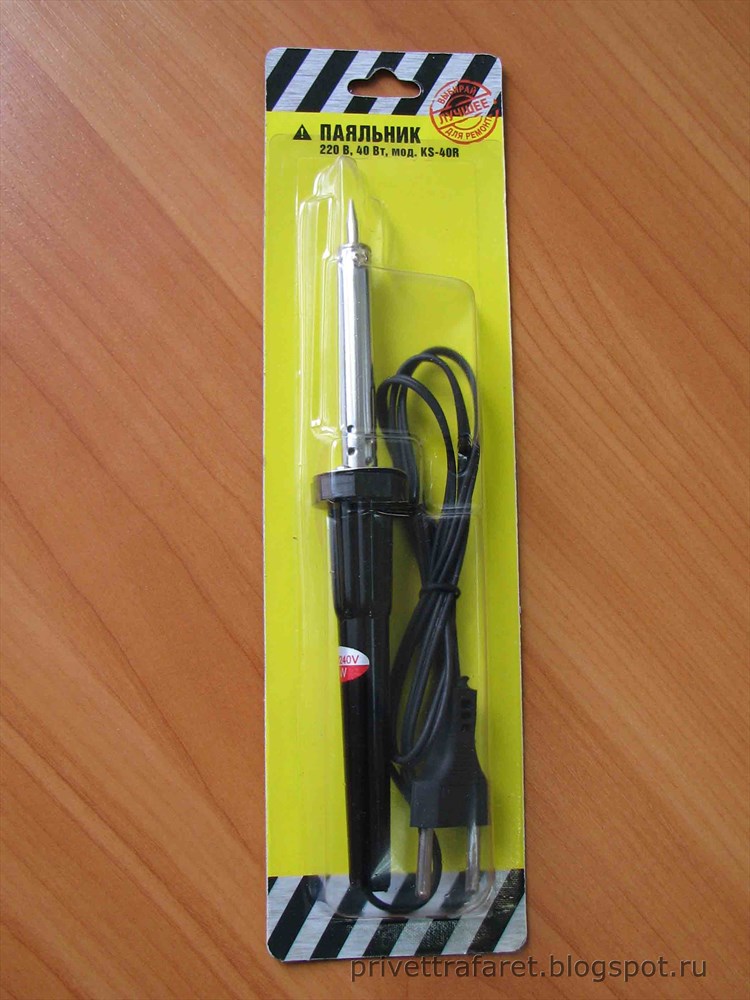

 Я попытался этого избежать.Основой изделия послужил вот такой паяльник из магазина дешевых китайских товаров по единой цене.

Дешевизна (чуть менее 40 руб.), небольшие размеры и возможность  заменить жало паяльника определили мой выбор.

Для регулирования температуры паяльника приобрел за 90 руб. вот такой регулятор электрической мощности, т.н. "диммер". Обычно он используется для регулировки яркости свечения ламп.

Насколько я понял, этот регулятор предназначен для ламп накаливания 220 В и мощностью не более 80 Вт.

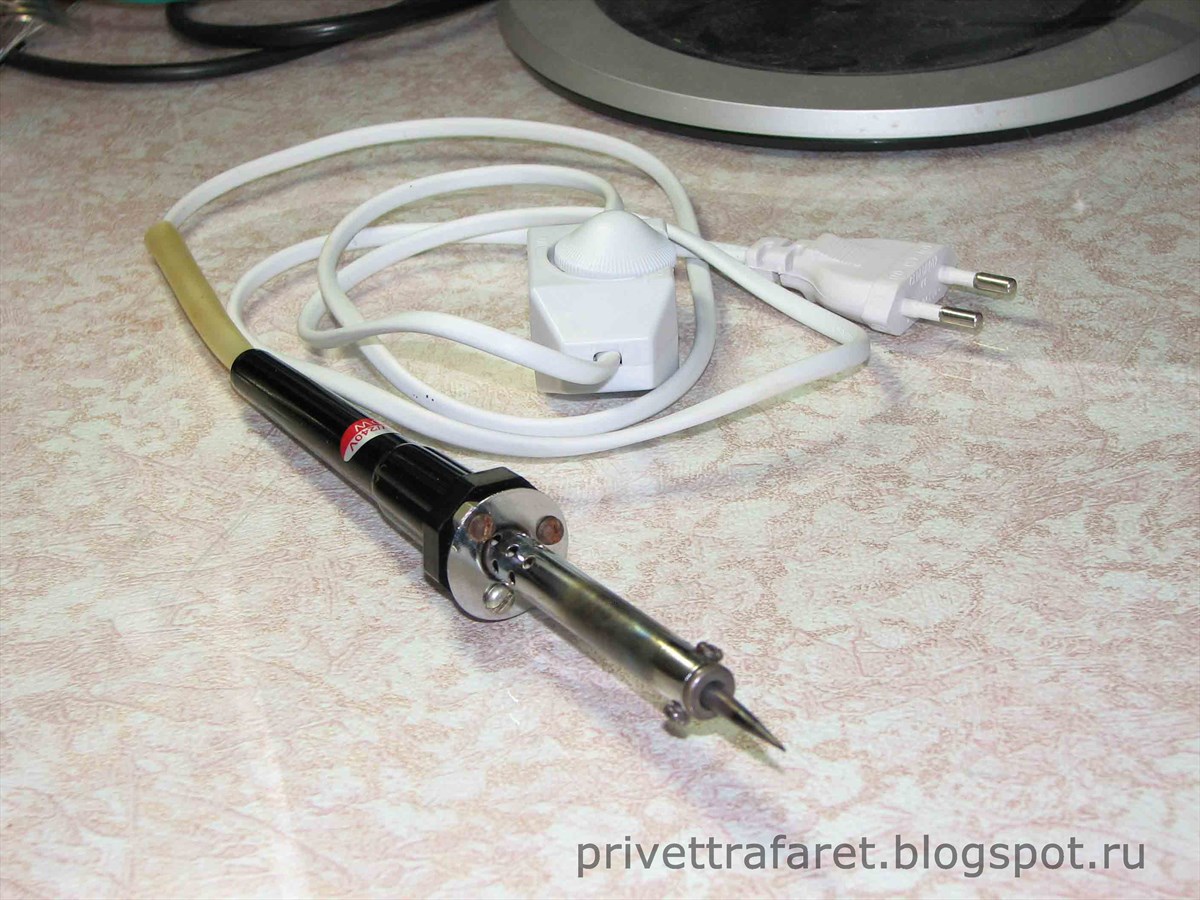

После несложной доработки заменил сетевой шнур паяльника на шнур с регулятором. К сожалению выяснилось, что ручка этого паяльника, особенно в месте крепления к металлической части, сильно греется. Пока не придумал ничего лучше, как при сборке подложить своеобразные шайбы из маленьких гаечек между металлическим корпусом и ручкой . Таким образом они отдалились друг от друга и между ними образовался небольшой зазор. Шурупы из-за этого пришлось заменить на чуть более длинные. Однако этим способом полностью проблему нагрева ручки решить не удалось. Она по прежнему греется, хотя и меньше.

Родное жало паяльника заменил доработанным. Основа - латунная проволока диаметром 4 мм. (Медной под рукой не оказалось)

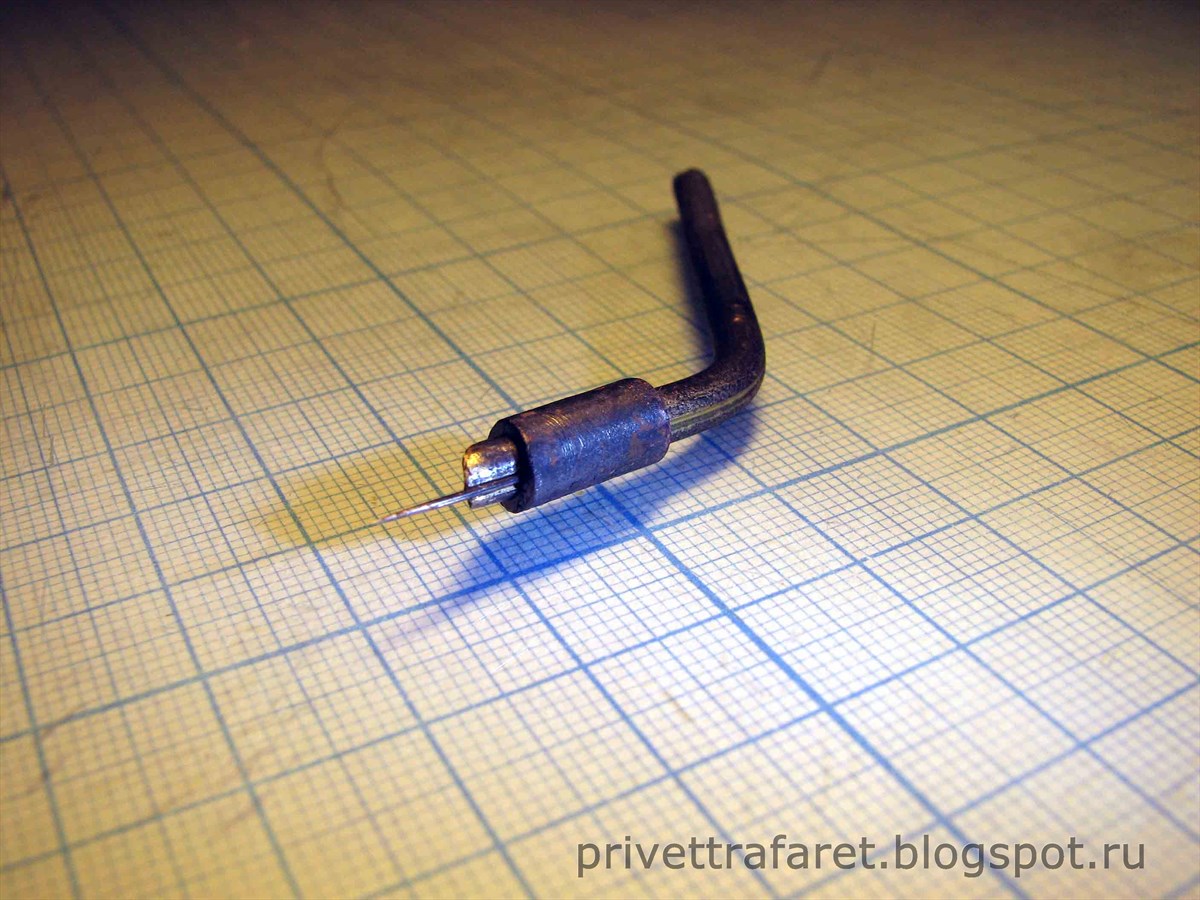

Один из наконечников сделал по аналогии с циркулем из готовальни. Детальки крепления иголки тоже от него. Игла швейная, тонкая.

На фото проволока прямая. Позже я ее загнул примерно на 30 градусов.

Еще один вариант.

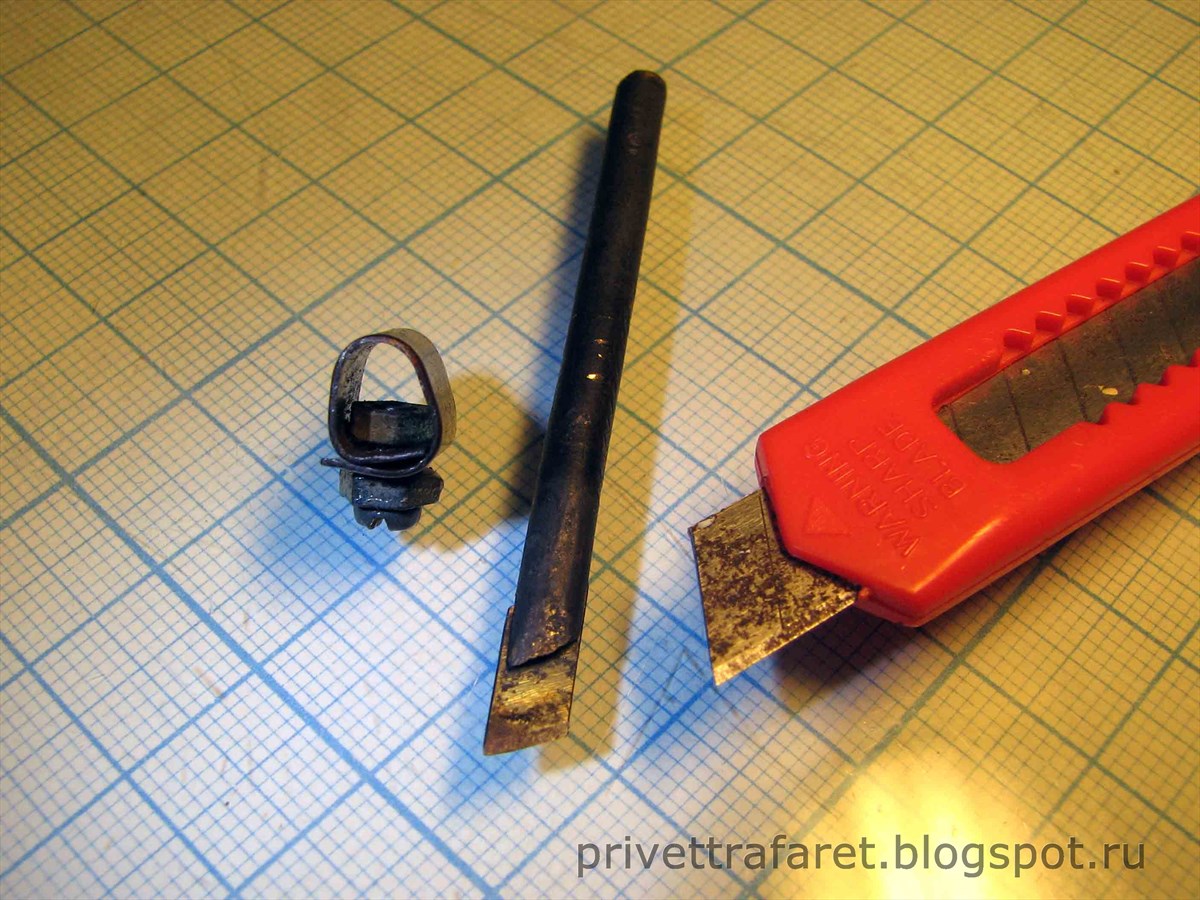

Отломанный кусочек лезвия канцелярского ножа зажат в продольном пропиле проволоки и закреплен самодельным хомутиком.

Такой еще вариант был.

Пленку для пробного трафарета специально не искал, резал на том что было под рукой. Под рукой оказалась упаковка от  коврика для мыши.

Температуру устанавливал опытным путем, регулируя диммер и длину выступающей части иглы. Резал на стекле.

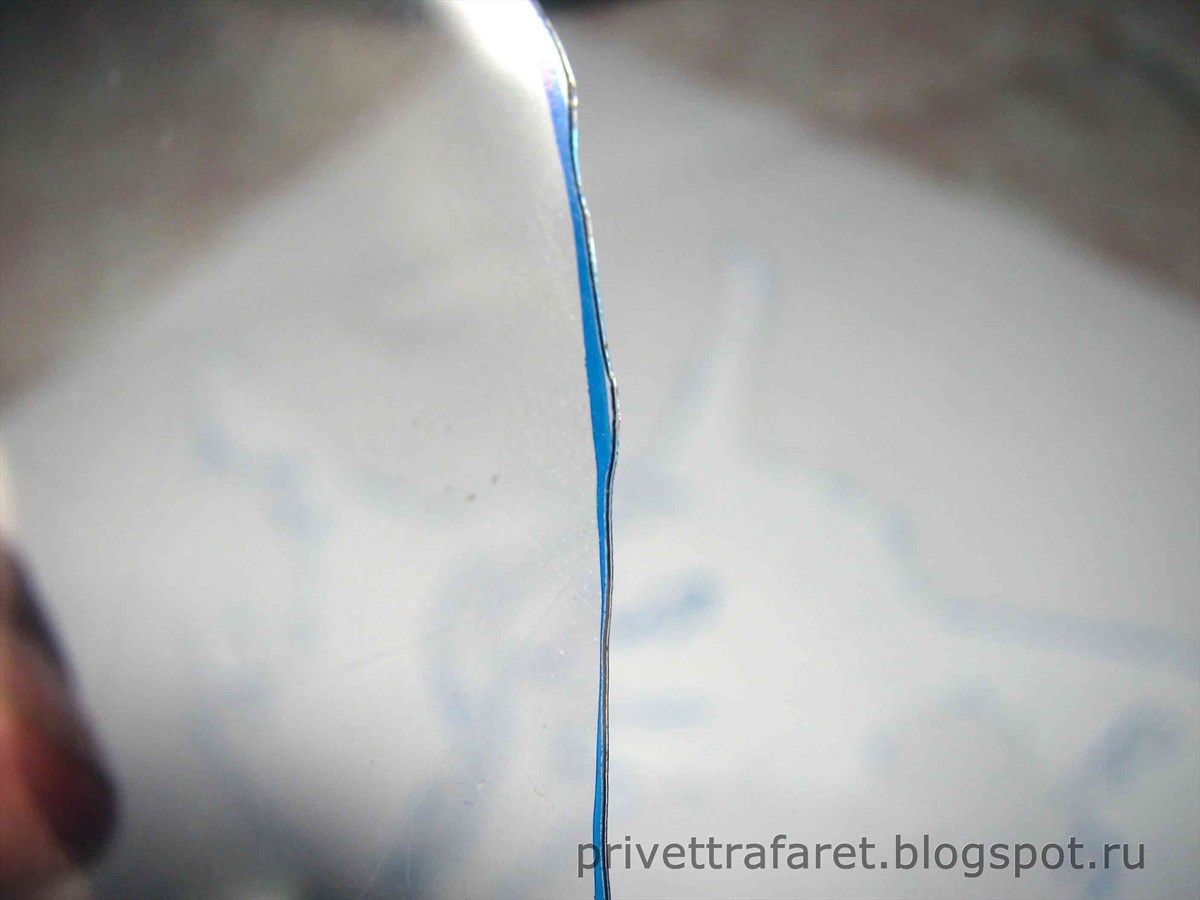

При оптимальных настройках игла в пластмассе делает узенькую бороздку, без дыма, нагара, без заметных наплывов по краям. Вырезанные части легко удаляются. Стоит отметить, что игла движется сравнительно медленно и вот тут-то, особенно на длинных участках,  явственно ощущается перегрев ручки.

Попробовал пройтись по самоклейке. Пленка отлично режется, бумажная подложка нет. Игла, правда, ее царапает и движется с трудом, а вот с наконечником от канцелярского ножа все как по маслу.

Всем удачи!
